1. Proč magnetická jádra omezují výkon zapalování
Tradiční zapalovací transformátory zasáhly zeď při 150Mj na puls. Proč?
Ztráty jádra: Feriteová jádra trpí 60% vyššími ztrátami vířiv nad 100 kHz, plýtvají energií jako teplo
Riziko nasycení: Jádra z křemíkových ocelí ztratí 40% indukčnost za zkreslení DC, což způsobuje nestabilní oblouky
Trest velikosti: Magnetic cores occupy >50% objem u zapalovačů 30 kV
Řešení? Eliminujte jádro zcela.
2. GAN + Synergie Conreeless: průlom 220MJ
Strukturální inovace
| Vrstva | Materiál | Funkce |
|---|---|---|
| Izolace | Sio₂ Nano-Coating | Withstands >30 kV\/mm, zastaví oblouky |
| Dirigent | Cu fólie + Ag slinování | Snižuje účinek kůže (↓ 40% impedance) |
| Zapouzdření | Epoxidová + bn plnička | Thermal conductivity >5W\/MK |

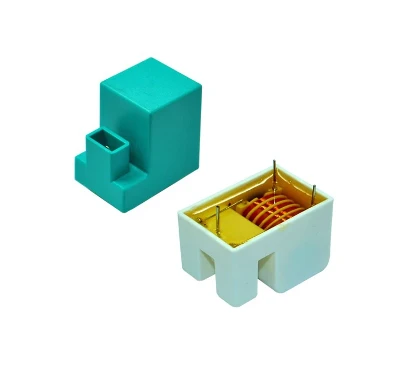

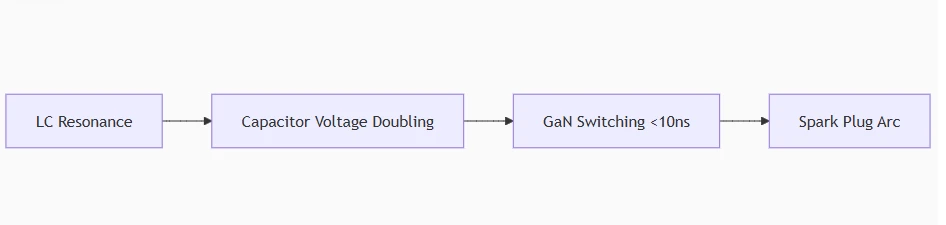

Klíčová technika: SP-P Magnetická rezonance umožňuje přímý přenos energie kondenzátoru
Integrační výhody GAN
Přepínání 2MHz: Čas formace oblouku<50ns (vs. 200ns for silicon)
Nulová ztráta QRR: Eliminuje zkreslení zotavení reverzního zotavení (zkreslení pulsu<2%)
Monolitický design: Řidič + GAN HEMT + Ochrana v jednom balíčku (70% snížení velikosti)
3. plán hustoty výkonu: od 150Mj do 220MJ
Vícestupňová komprese energie
Kritické komponenty:
Kramitory na stohované keramiky: ESR<1mΩ
dV/dt >Přepínání 150V\/ns (např. Ti lmg3522)
Termoelektrický ko-design
Ochlazení dvojí strany: Horní měděné sloupy + spodní alsický substrát (tepelný odpor<0.5°C/W)
Pulzní tepelný model:
Δt=EPULSEKFREPTHTHTT=Cth EPULSE ⋅Frep
Při 220Mj\/100Hz: At<15°C with BN-epoxy encapsulation
4. dopad v reálném světě: vodíkové motory a průmyslové hořáky
| Metrický | Silikonové jádro | Gan bezohledný | Zlepšení |
|---|---|---|---|
| Jednorázová energie | 150MJ | 220MJ | +46.7% |
| Objem | 120 cm³ | 45 cm³ | -62.5% |
| Míra úspěšnosti zapalování (-40 stupeň) | 89% | 99.9% | ↑ 10,9 bodů |
Průmyslový případ: Hořák zemního plynu pomocí modulů bez Corless:
Emise CO ↓ 15% (štíhlejší spalování)
Náklady na údržbu ↓ 40% (bez stárnutí jádra)
5. Překonání výrobních výzev
| Výzva | Řešení | Výsledek |
|---|---|---|
| Vysokopěťové oblouky | Depozice par | Odolává 50 kV |
| EMI při 30MHz | Triple Shielding: Nano-Krystal\/Cu Mesh\/Metallizovaný plast | Hluk ↓ 20dBμV |
| Slinování dutin | Ag Paste + vakuum reflow | Sazba prázdnoty<5% |
